本標準是對《城市供熱管道用波紋管補償器》CJ/T3016-93進行修訂，主要增加了直埋波紋管補償器和一次性波紋管補償器的內容。
本標準主要對城市供熱管道用波紋管補償器提出技術參數和質量指標，其實與波紋管有關的要求應按照《金屬波紋管膨脹節通用技術條件》GB/T12777執行，本標本不再做特別規定。直埋波紋管補償器和一次性波紋管補償器，只提出與直埋和一次性使用的有關要求，其他要求按標準正文執行。
本標準規定了城市供熱管道用波紋管補償器（又稱膨脹節）的類型、代號、技術要求使用安裝等。
本標準適用于工作壓力小于或等于2.5Mpa，介質溫度小于或等于350℃城市供熱管道用波紋管補償器制造、驗收和安裝。
GB 150 鋼制壓力容器
GB 700 碳素結構鋼 技術條件
GB/T 985 氣焊、手工電弧焊及氣體保護焊焊縫坡口的基本形勢與尺寸
GB 1591 低合金結構鋼技術條件
GB 3077 合金結構鋼技術條件
GB 3280 不銹鋼冷軋鋼板
GB 50235 工業金屬管道工程施工及驗收規范
GB/T 12777 金屬波紋管膨脹節通用技術條件
CJJ 28 城市供熱管網工程施工及驗收規范
JB 4730 壓力容器無損檢測
產品類型及代號
產品類型
軸向位移補償器
主要用于補償管道的軸向位移。
橫向位移補償器
用于補償單平面或多平面垂直管段的橫向位移，附件應承受內壓推力和一定的外力作用。
角位移補償器
以角偏轉的方式補償單平面和多平面彎曲管段的位移，附件應承受內壓推力和一定的外力作用。
產品代號

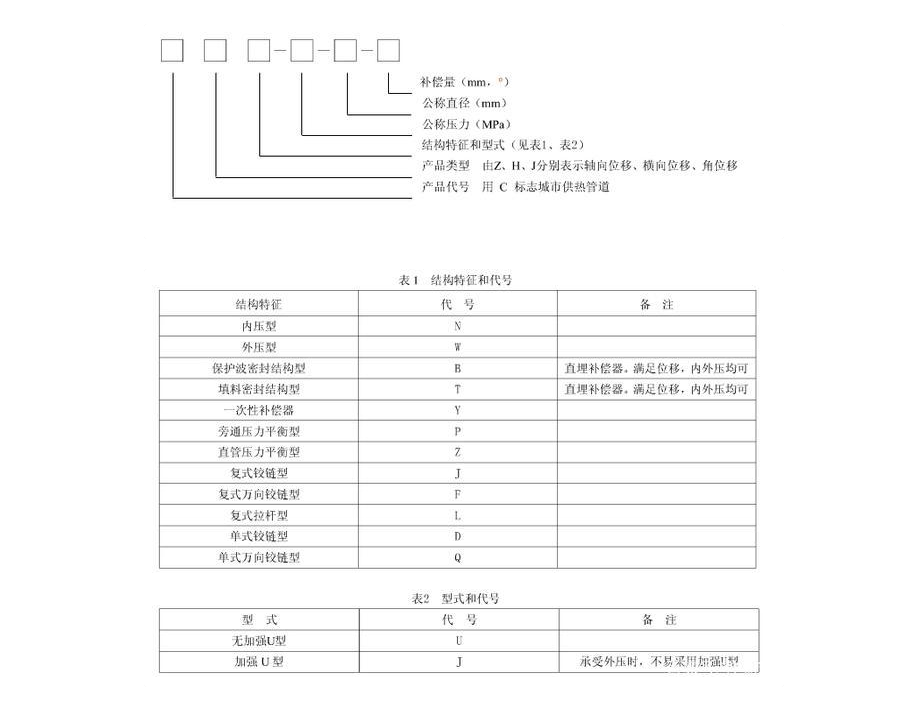

產品代號表示形式
產品代號示例
公稱壓力1.6 Mpa，公稱直徑500mm，補償量150mm的外壓軸向位移，波紋管補償器型式為無加強U形，城市供熱管網用波紋管補償器的產品代號記為：CZWU-1.6-500-150
