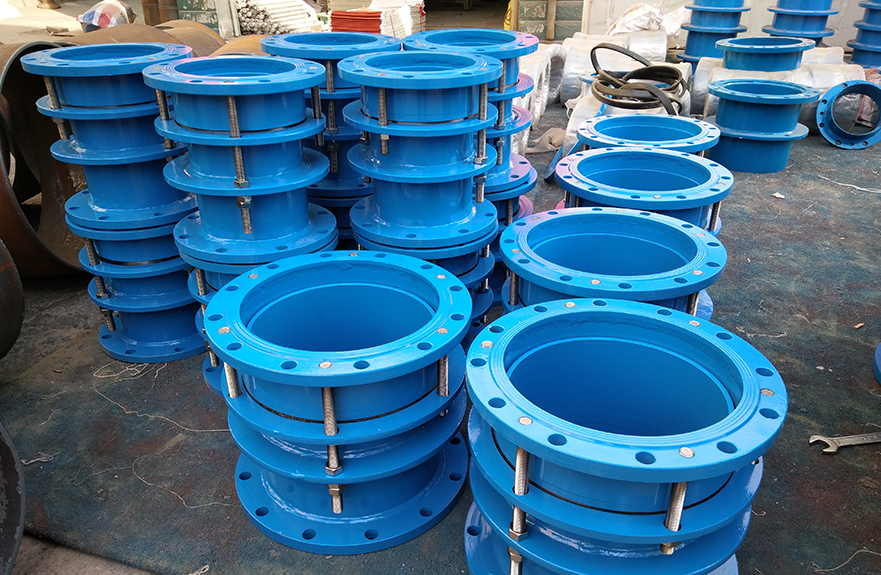

雙法蘭伸縮接頭性能及安裝技術描述
一、主要技術參數
型號： VSSJAF VSSJA-2
公稱壓力：0.6Mpa 、1.0Mpa 、1.6Mpa 、2.5Mpa
殼體試驗壓力：0.9Mpa 、1.5Mpa 、2.4Mpa 、3.75Mpa（1.5倍公稱壓力）
密封試驗壓力：0.66Mpa 、1.1Mpa 、1.76Mpa 、2.75Mpa 、（1.1倍公稱壓力）
工作溫度：-20℃～80℃ 適用介質：清水 漏失率： 0
二、產品結構性能特點：
結構簡單、零部件少、重量輕
安裝方便，能補償管線法蘭位置及角度誤差。
限位伸縮接頭帶限位及防拉脫裝置
該產品與蝶閥等的配套使用，給閥門的維修帶來極大地方便。
伸縮接頭采用標準化設計，同類零部件具有絕對互換性
使用壽命長，整體首次無故障工作時間不少于50000h，使用壽命不少于20年
主要技術描述
伸縮接頭主要由本體、伸縮套管、壓蓋、密封圈、螺栓組成。伸縮體、伸縮套管、壓蓋采用Q235B制造而成，密封圈采用丁晴橡膠密封、具有良好的水密性和氣密性。緊固件耐磨損耐腐蝕性強，使用壽命長。
伸縮接頭和蝶閥等配套使用，通過自身兩法蘭面之間的軸向伸縮和徑向角位移，來補償管線法蘭的位置及角度誤差，消除因管道溫差造成的管道內應力，給管道的安裝和維修帶來極大地方便。
伸縮接頭在出廠時的結構長度為最小長度，密封圈壓蓋螺栓為緊狀態，安裝時要拉至安裝長度，安裝后及時將壓蓋螺栓緊固，用于連接閥門時，可把伸縮節調到所需長度，但不得超出伸縮量范圍，如用于補償管道因溫差引起的位移，安裝時必須在常溫下調整至安裝長度，伸縮接頭可在管線任意位置上安裝，但用于連接閥門時要位于閥后，較長或較重的管道要在伸縮器附近設置活動支座，保證伸縮接頭運行正常，安裝后要及時將伸縮器壓蓋螺栓緊固，注意松緊程度，要根據管道工作壓力調節，太近或太松會影響密封效果和伸縮性，靈活性，同時要及時將限位螺栓固定好，防止使用時拉脫。
