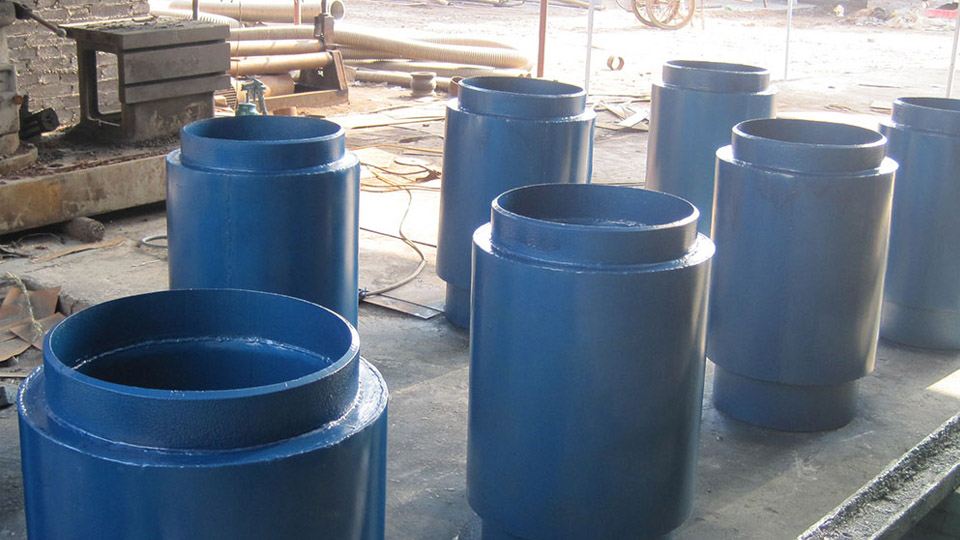

直埋式波紋補償器的結構及工作原理性能特點：
主要用于吸收直埋管線沿其軸線方向因熱膨脹或收縮所引起的軸向位移。具有抗土壤壓力，能夠自導向，并能達到與直埋管道同壽命、不需維修及更換的特點。該產品設計為補償限位結構，管線敷設可以不設導向支架。用于管道輸送腐蝕介質或環境有腐蝕介質時，可在波紋管內壁或外壁涂防腐層。 端管連接：任何一種管都可以法蘭連接在波紋管上并且焊在管道系統中。管的通徑可從75mm到3000mm。
材質可選用碳鋼。可同樣采用不銹鋼和其它合金鋼管。 導流筒：在導流筒內部，壓力下降的情況是極少的，應為介質流動是臨時的收縮成頸狀的，然后幾乎又是立即的返回管的起始部位。如果膨脹節安裝時，流向是垂直向上的，導流筒可以可以使液體受到限制。
1、當壓力下降到最低限度時和介質需要平靜穩定的流動時。
2、由于膨脹節內部介質的渦流導致逆流和流向介質流向改變時。
3、當需要保護波紋管不受介質攜帶磨料如催化劑或者是泥漿的影響時。
4、高溫應用，為使波紋管不受溫度影響時。因為導流筒是介質和波紋管之間的保護壁壘。
5、應用于空氣，蒸汽和其它煤氣毒氣時。
6、應用于水和其它液體時。
套圈： 套圈可應用于多種膨脹節。最常見的應用是蒸汽廢氣渦輪機的冷凝器的入口處。這些通常是大直徑的，帶有很大的管口不圓的可能性。那么套圈就給那些不是很圓的接合管提供了一個焊接端面。在一個全真空的系統中，套圈還可以作為一個加強部件。
?保護罩：保護罩可以固定或者可活動的兩種方式來進行提供。固定形式的保護罩可應用于諸如冷凝器或者加熱器連接部位的外部蒸汽高速流轉的條件存在時。活動式的保護罩是我公司的標準件，它允許周期性的檢查服務。保護罩在防止安裝和操作時或者當焊接馬上要進行時應用。如果一個膨脹節要進行外部的絕緣或者隔熱，這時要考慮使用保護罩。
對于任何一種膨脹節我公司都建議使用保護罩，因為所增加的這點成本相對于更換整個膨脹節來說是一個更經濟的保險措施。 拉桿：拉桿是一種經常以桿或者棒形式出現的裝置，它安裝組配在膨脹節上，設計用于吸收壓力負荷和其它如額定負載等其他的外部作用力。當拉桿用用于單式或者萬向式膨脹節上時，吸收軸向位移的能力喪失 限制桿：應用于由于工廠出現故障或者固定失效時而偶爾發生的位移超出設計范圍時能夠?qū)Σy管起到保護的作用。
正常操作的時候，限制桿不能夠用于承受壓力和推力。限制桿的設計用于控制由于固定失效而產生的全壓力負荷和動力，從而防止波紋管過度伸展或者過度壓縮。正常工作時限制桿并不起作用。 控制桿：控制桿是連接在膨脹節上的一個裝置，其主要功能是分散萬向膨脹節兩個波紋管之間的位移。
?控制桿不起到遏制波紋管壓力及推力的作用。 加強環：當膨脹節的設計壓力，直徑和溫度增加時，波紋部分需要增強去控制薄壁波紋管的周向應力。這些加強的部件稱為加強環，加強環有多種形式，材質取決于設計壓力。
